HYARM2416-嵌入式工控开发平台

CPU: ARM2416,新一代ARM处理器,主频400,最高533MHz,
显示 :支持3.5,4.3,7、10寸屏幕真彩屏幕,分辨率最大支持1280x800,且配置。 扩展针口
SD卡启动:系统支持SD卡启动功能。
SD卡:2路SD卡接口,最大可支持32G内存卡。 扩展针口
内存:128M MDR
存储:256M nandFlash
扩展针口:系统对外引出200针扩展IO口,并附有详细说明,方便二次开发背板。
网口:1路10/100M自适应RJ45标准网口 扩展针口
USB: dev 1路USBDev2.0调试接口
供电:5~40V

产品介绍 应用方案 资料下载

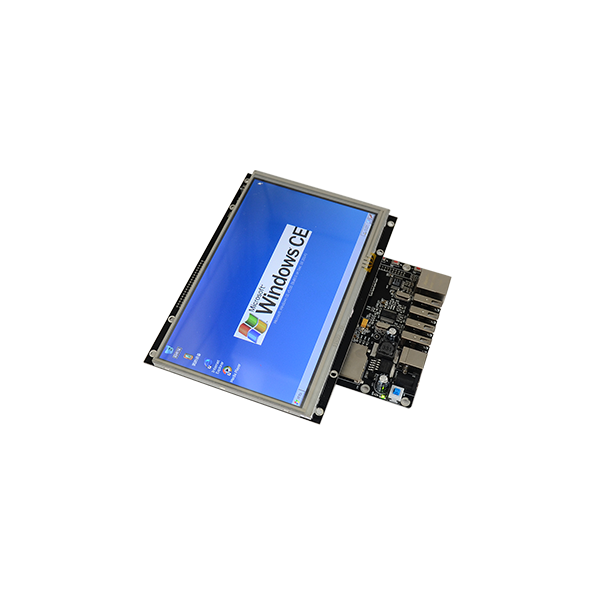

HY2416开发板-HY.TEC辉因科技

学习,开发,工业生产应用,监控中心. 如果您是学习,或者应用.这里都是您完备的方案解决中心.

产品介绍:

项目 参数 备注
CPU ARM2416,新一代ARM处理器,主频400,最高533MHz, 内置OpenGL 2D/3D图形硬件加速器、编解码器。 相对上一代2440A显示速度提升3倍,处理能力提高1.5~2倍
 显示  标准真彩TFT7寸液晶触摸屏,支持触摸。
SD卡启动 系统支持SD卡启动功能。
SD卡 2路SD卡接口,最大可支持32G内存卡。
内存 128M MDR
存储 256M nandFlash
网口 1路10/100M自适应RJ45标准网口
USBdev  1路USBDev2.0调试接口
USBhost 4路标准USB1.1接口 可通过USB集线器扩展,最多可接255路设置
 串口  4路标准RS232串口
 UART  4路可单独输出TTL电平串口
 屏幕  外接带独立触摸芯片的通用输入接口,标准7inch真彩色屏幕
 静电隔离  标准防静电隔离设计
 步进电机接口  2路PWM接口,进行通用步进电机控制
 30针扩展IO口  外引20针IO口,可用通用开关,采集控制
 5路AD接口  外引5路AD采集,可进行通过AD采集
 标准3.5mm音频口  1路
 标准3.5mmMIC口  1路
 电源开关  1路
 系统  WINCE系统、Linux系统
 USB驱动  兼容CCD,PH,COND,继电器USB驱动,对上面提供标准通信接口
 电源  供电范围+5v ~40v DC电压,功率>=15w 宽泛供电,适用场合更多

该产品已经用于多种导析色谱系统,中科院的AHtps(高通量蛋白层析系统,可分析制备型色谱设备)将其作为主控板。 运行稳定,可以55天不间断运行。将项接口及配置符合工业标准,是嵌入式工控主机的不二选择。

标配: 开发板 + 7 英寸液晶屏.

支持SD卡启动, 支持linux, WINCE 双系统. 随机赠送全部开发资料及源码.上手及其容易, 将近8年的资料,让您足不出户, 学会,及熟练应用ARM板相关技术开发.大家可能对2416有点陌生, 因为此前接触的都是ARM2440A, 2416是2440A的升级产品.对2440系列作了很多改进.
下面就此我们作下对比:

三星2009上半年推出的2416芯片相比2440具有压倒性的优势,是完美替代2440的首要选择
1. 性能以及对视频播放能力的支持:2416 主频400MHz和2440持平,但是2416是ARM926JES内核,是ARM920T的增强版本,治理运行速度方面比2440要快很多,尤其表现在图像、视频和图片播放能力方面:2416在1024×768下面,可以完美支持VGA格式的MPEG4/AVI/DIVx/MPEG1/MPEG2
等多种格式的视频文件,播放率达到25FPS。在1024×768下面,可以全屏播放,效果很好。而2440只能支持到CIF格式,而且对于MPEG2/MPEG4
等解码效果不好,在800×480下面,无法做到CIF的全屏播放能力。2416可以在1024×768下面,实现30fps的静态图片显示能力,24bit下面,效果很佳。尽管2416相比OMAP3530,6410,Cortex A8等芯片相比,性能要差一些,但是价格上面,2416是他们的1/5
,是目前低成本ARM9的首要选择。
2. 显示方面:2416支持2D图形加速,最高分辨率可以支持1024×768,24位真彩。同时2416有BitBlt 功能和2层像素显示功能,在像素显示和抓取方面相比独立的2D图形加速显卡,比如SM502,并没有太大的区别。而2440没有2D图形加速,最高只能支持800×480(不闪烁),因此在显示方面,2440缺陷太多,必须通过外部的2D图形加速来进行支持,比如SM502进行扩展(请见SAM2442EDK)。
3. 内存方面:2416支持mDDR、LPDDR、DDR2等多种内存,最高128MB,速率最高时333M,而2440只能支持SDR SDRAM,速率一般最高133M,因此在数据存储和处理方面,2416相比2440要有优势的多。
4. Nand Flash方面:2416支持MLC/SLC等大容量、大页面的Nandflash,最高4096字节/页面。因此原则上可以挂载目前最高容量的Nandflash,不受容量的限制。而2440只能支持512字节的Nandflash。而且不支持MLC,因此容量受到极大限制。
5. SD/MMC方面:2416支持2路高速SD、MMC卡,协议是4.0协议,因此兼容目前市场大多数高速的SD卡和MMC卡。容量不受限制。而2440只能支持2.0协议的SD/MMC卡,因此无法兼容目前市场高速SD卡,对于大容量的SD卡无能为力。
6. 启动方面:2416支持IROM启动、Nandflash和SROM启动。尤其是IROM启动,使得从外设SD/MMC启动非常方便。程序、内核、Bootloader都可以直接放置SD卡上,而无需烧录到Nandflash上面。大大加快了驱动和程序的开发速度。而且辉因科技开发的SAM2416EDK开发板WINCE支持XIP技术,内核非常小,启动速度非常快(7S秒以内)。而2440只能支持SROM和Nandflash启动,已经无法适应目前的开发要求。
7. 串口方面:2416支持4个高速异步串行口,其中一个可以配置为IrDA红外线口,而2440只能支持3路异步串行口。
8. USB接口方面:2416支持USB 2.0高速接口,最高速度480Mbps,而2440只能支持12Mbps全速,尤其是USB Host和Slave之间必须通过硬件跳线设置和软件设置才能完成转换,而2416支持OTG方式,根据外部的设备来进行自动调节Host和Slave。由于USB 是2.0协议,因此2416的USB可以通过外部的USB HUB进行扩展。
9. 价格方面:2416目前的零售价格是38 RMB(5.5 USD),而2440是42RMB (6 .5 USD),因此2416在价格上面具有非常大的优势。
10. 整体外部BOM成本方面:2416由于支持mDDR/LPDDR/DDR2 SDRAM和MLC Nandflash,因此外部BOM成本可以降到非常低,同样的接口比较2440,基本可以缩小30%的BOM成本。而且最重要的一个问题是:三星预计在2011年上半年完全停产2440,采用2416替代。因此从这个方面来看,用2416替代2440产品时目前十分紧迫的任务。
.好处一时半会说不完. 我们接着往下进行
