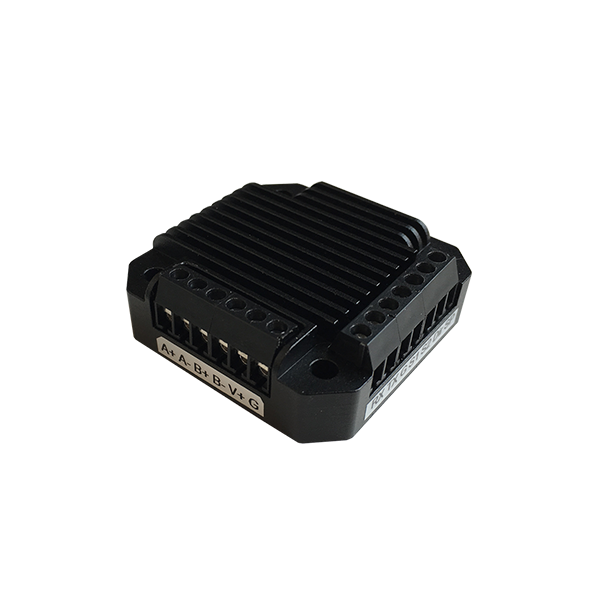

HYM32404AS超微型步进电机驱动器

尺寸(L,W,H): 43mm x 43mm x 10mm 超薄、超轻、
最大传速: 16细分情况下1.8步进角电机可达每分钟2100转(2100rpm),电机可行的情况下最大可达30000转
细分: 1、2、4、8、16、32、64、128、256
供电: 5v~60v 根据不同型号可支持的范围
电流: 0~8A 根据不同型号可支持的范围
加减速: 支持时间和步进两种方式
相对位移: 支持,64位精度计算位移
外部输入控制: 双端子共16*4种输入控制方式

产品介绍 应用方案 资料下载



motor_3_font_littlesfontgreenBackHYM3240AS超微型步进电机驱动器-辉因科技hy-m32404as_lines-辉因科技



产品参数:

项目 参数 备注
CPU STM32最新一代嵌入式处理器,主频72MHz、512kB系统可编程内存、8路timer、8路可任意映射PWM、3路12BIT ADC.支持浮点计算能力.2路I2C, 2路SPI,4路UART。
尺寸(L,W,H) 43mm x 43mm x 10mm 超薄、超轻、
最大传速  131072  16细分情况下1.8步进角电机可达每分钟2100转(2100rpm),电机可行的情况下最大可达30000转
细分 1、2、4、8、16、32、64、128、256
供电 5v~60v 根据不同型号可支持的范围
电流 0~8A 根据不同型号可支持的范围
加减速 支持时间和步进两种方式
相对位移 支持,64位精度计算位移
外部输入控制 双端子共16*4种输入控制方式
智能编程 多达128条时间与空间编程控制方式,可在无上位机控制下完成复杂的运行曲线
失步检测 支持电机失步检测,
UART 1路标准RS232串口
指令控制方式 通过串口指令控制

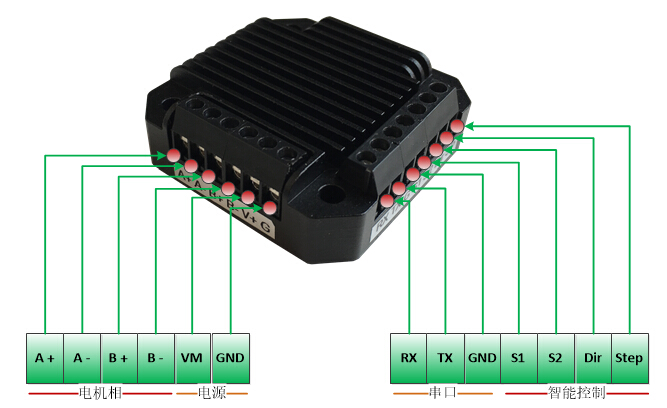

外部输入控制 传统的外部step,dir脉冲信号控制 详见说明书定义
控制接口 9针2.54mm控制接口
 标准两项4路输出接口 A+, A-,B+,B- 两项步进电机
通信指令 自定义优化指令设计,对外提供通信指令源码说明,及通信指令源码, 标准C/C++通信源码。.net/可用于二次开发。
软件 可以与HY-DataAnalysis色谱工作站连接。支持全部输入输出功能,并支持数据处理功能,定量计算,分析打印报告等! 可在Windows XP,Windows Vista、Windows7使用
1.工业精密机械 2.打印机、3D打印 3.纺织 4.机器人 5.多轴控制 6.家电

1. HYM32404AS系列超微型步进电机驱动器说明书(或者访问下载中心)
